Afvoersystemen en toebehoren - TUB

Bij dit afvoersysteem kunnen verschillende afvoeraansluitstukken, verticaal of horizontaal, met acht roostervarianten (incl. opname voor rooster) worden gecombineerd.

Opname voor rooster:

  •  Opname voor rooster voor afvoer DN 50 horizontaal (TUB-BA-W):

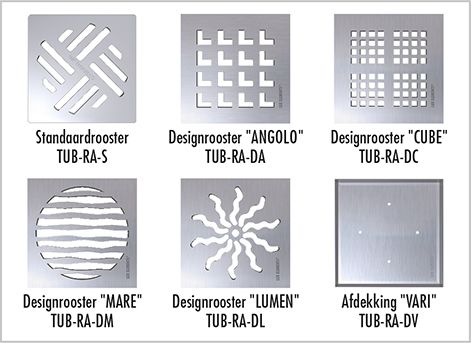

    • met standaardrooster: TUB-RA-S
    • met designrooster: TUB-RA-D...
    • met betegelbare afdekking: TUB-RA-DV
  •  Zaagbaar, universele hoogteaanpassing aan de tegeldikte mogelijk

Afvoercapaciteit volgens DIN EN 1253 [l /s]:
TUB-BA-W, standaard stankafsluiter DN 50 horizontaal

    • met standaardrooster TUB-RA-S: 1,0 l/s
    • met designrooster TUB-RA-DA: 1,1 l/s
    • met designrooster TUB-RA-DC: 1,2 l/s
    • met designrooster TUB-RA-DM: 1,2 l/s
    • met designrooster TUB-RA-DL: 1,1 l/s
    • met designrooster TUB-RA-DV: 1,3 l/s

Dikte van de bedekking (tegel + lijm):

    • TUB-RA-S/DA/DC/DM/DL: voor de douchebodem: minimum 5 mm
    • TUB-RA-DV: voor de douchebodem: minimum 5 mm / voor de betegelbare
    • afdekking: 8 mm

Opgelet:
De inbouw van een haarzeef (TUB-BAZ HS) kan het afloopvermogen met maximaal 0,3 l/s reduceren. Meer informatie zie technisch gegevensblad TUB

Opname voor rooster met designrooster

TUB-RA-S
Opname voor rooster van ABS en standaardrooster van roestvrij staal, universele hoogteaanpassing aan tegeldikte

Opnameframe voor rooster met rillenstructuur: eerste ril voor 5 mm mosaïekbedekking, overige rillen ca. iedere 3 mm

Toebehoren

  • Haarzeef uitneembaar: TUB-BAZ HS
  • Verloopstuk van DN 50 naar DN 40, met lippendichting: TUB-BAZ DN 50/40
  • Adapter DN 50 naar British standard BST: TUB-BAZ BST

TUB-BAZ HS

TUB-BAZ DN 50/40

TUB-BAZ BST
