Inloopdouches en verlengde gootafdekking – TUB-LINE V / BOL V

Inloopdouches in lang formaat met eenzijdig afschot, aan drie kanten verkortbaar, met ingebouwde en afgedichte vloerafvoergoot.

LUX ELEMENTS®-TUB-LINE BOL V
Afdichting volgens norm voor zwaar belaste ruimte conform DIN 18534,
deel 6



Bodenablaufrinnen und Gefälleelemente
no-img

TUB-LINE BOL V R1 1800/1000  Douchebodemelement van hardschuim met afvoergoot 650 mm met 1-zijdig afschot, met verlengde tegelhulp V en verlengde gootafdekking V over de breedte van de douchebodem van 1000 mm



no-img

TUB-LINE BOL V R1 1800/1200  Douchebodemelement van hardschuim met afvoergoot 850 mm met 1-zijdig afschot, met verlengde tegelhulp V en verlengde gootafdekking V over de breedte van de douchebodem van 1200 mm

TUB-LINE V Q1

TUB-LINE V Q1
Vierkant douchebodemelementen van hardschuim met ingebouwde en afgedichte vloerafvoergoot (rechthoekig: aan de korte kant), met 1-zijdig afschot, met verlengde tegelhulp V en verlengde gootafdekking V over de breedte van de douchebodem van geborsteld roestvrij staal

TUB-LINE V R1

TUB-LINE V R1
Rechthoekig douchebodemelementen van hardschuim met ingebouwde en afgedichte vloerafvoergoot (rechthoekig: aan de korte kant), met 1-zijdig afschot, met verlengde tegelhulp V en verlengde gootafdekking V over de breedte van de douchebodem van geborsteld roestvrij staal

Zie ook:
TUB-LINE BOL, Douchebodem met draaibare gootafdekking
TUB-LINE V RT, Afvoergoten met verlengde gootafdekking

Design afvoergoot – TUB-LINE V / TUB-LINE BOL V

  • Douchebodem met ingebouwde en afgedichte vloerafvoergoot
  • Met verlengde gootafdekking (niet draaibaar) en verlengde tegelhulp van geborsteld roestvrij staal voor doorlopende gootaanzicht van wand tot wand
  • Inkortbaar voor aanpassing aan de douchezone
  • In de fabriek afgedicht
  • In de fabriek aangebracht afschot (eenzijdig)
  • Douchebodem hoogte: 30/45 mm
  • In de hoogte verstelbaar voor optimale aanpassing aan de dikte van de afwerking
  • Voor barrièrevrij bouwen
  • Tweede waterafvoerniveau
  • Passende onderbouwelementen met een hoogte van 55 mm
  • Veilig kliksysteem om het afvoeraansluitstuk te bevestigen

















Passende afvoersystemen
(verticaal en horizontaal)

Traploze aanpassing

no-img

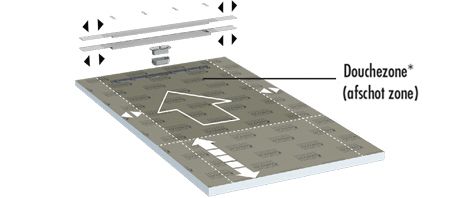

TUB-LINE BOL V:
Inkortbaar voor aanpassing aan de douchezone

  • bij breedte douchebodem 800 – 1000 mm: tot 740 mm
  • bij breedte douchebodem 1200 mm: tot 940 mm

*Opgelet: De badmonturen dienen in de douchezone aangebracht te worden.

TUB-LINE V :
Inkortbaar voor aanpassing aan de douchezone

  • bij breedte douchebodem 800 – 1000 mm: tot 740 mm
  • bij breedte douchebodem 1100 – 1200 mm: tot 940 mm

Passende zitbanken & toebehoren

RELAX-BA-SOLO

Optioneel kunt u alle systemen aanvullen met passende zitbanken uit dragende hardschuimelementen (b.v. RELAX-BA-SOLO)

Graag stellen wij voor u de passende montage toebehoren samen. Neem contact met ons op!

Onderbouwelementen

Naast de douchebodems worden passende onderbouwelementen  in 55 mm hoogte aangeboden. Afhankelijk van het model douchebak zijn deze ofwel op maat gemaakt, ofwel universeel toepasbaar.

Verstelbaarheid in de hoogte voor optimale aanpassing aan de dikte van de afwerking

Op maat te maken, los meegeleverde adapters maken het in de hoogte verstellen van de goot voor diktes van de vloerafwerking van 5–17 mm mogelijk.

Vast verbonden afvoer

no-img

Door middel van een stabiele clip-techniek wordt de afvoer vast met de goot verbonden. Dit zorgt voor een grote betrouwbaarheid met betrekking tot de dichtheid.

Afvoersysteem met hoger afvoerdebiet.
Afvoercapaciteit [l/s] volgens DIN EN 1253 [l/s]

  • verticaal (TUB-LINE-BA-S):
    0,8 l/s
  • horizontaal (TUB-LINE-BA-W):
    0,8 l/s

Montagetoebehoren (KITs)

Bij alle verkrijgbare groottes van met de vloer gelijkgewerkte douchebodems worden passende montagetoebehoren aangeboden als complete kits.
